Главная / Каталог / Типовые решения / Рама П – образная для крепления горизонтальных круглых труб трубопроводов и воздуховодов 1000*1000мм

Рама П – образная для крепления горизонтальных круглых труб трубопроводов и воздуховодов 1000*1000мм

от 16 649 руб.

Описание

Рама П – образная для крепления труб на кровлях - набор элементов для монтажа поддерживающей конструкции. Допустимый диаметр трубы ограничен диаметром хомута. Подходит для монтажа внутри и снаружи зданий.

В основе конструкции - кровельные опоры с нескользящим антивибрационным ковриком, сделаны из материала HILST PAPlast, отличаются высокой устойчивостью к влаге и воде. Они принимают на себя основную часть нагрузки и создают равномерное распределение нагрузки от веса оборудования, снеговой нагрузки, а также других типов нагрузок и воздействий, предотвращая разломы самой кровли и обеспечивая надежную фиксацию установленных элементов.

Рама поставляется в разобранном виде, включая все необходимые соединительные элементы, заглушки профилей и болты.

При подборе рамы следует учитывать все действующие нагрузки, несущую способность основания и конструкций, на которые будут передаваться все нагрузки и воздействия.

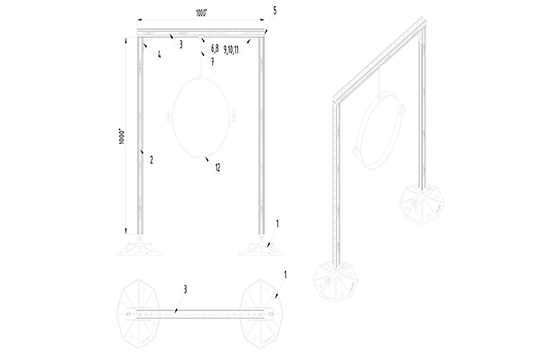

Набор элементов для монтажа поддерживающей конструкции:

1.	Кровельная опора HILST PLATFORM MV 34534555мм с антивб.ковр.
2.	Профиль для Кровельной опоры HILST PLATFORM h1000мм
3.	HILST Профиль монтажный 41х41х2х1000мм
4.	HILST Уголок 90 градусов 101х40х87х4
5.	HILST Заглушка профиля 41х41 (красная)
6.	HILST шайба с отверстием 14мм, квадратная 40х41.5х2.5
7.	HILST Шпилька резьбовая оцинкованная M10х1000 DIN975
8.	HILST Монтажная гайка шестигранная М10
9.	HILST Болт с шестигранной головкой М10х30мм
10.	HILST Шайба усиленная оцинкованная М10
11.	HILST Канальная гайка М10
12.	HILST хомут (размер по запросу)

Технические характеристики

Применение

при монтаже трубопроводов или воздуховодов на разных типах плоских кровель

Рама П – образная для крепления горизонтальных круглых труб трубопроводов и воздуховодов 1000*1000мм

от от 16 649 руб.

Описание

Набор элементов для монтажа поддерживающей конструкции:

1.	Кровельная опора HILST PLATFORM MV 34534555мм с антивб.ковр.
2.	Профиль для Кровельной опоры HILST PLATFORM h1000мм
3.	HILST Профиль монтажный 41х41х2х1000мм
4.	HILST Уголок 90 градусов 101х40х87х4
5.	HILST Заглушка профиля 41х41 (красная)
6.	HILST шайба с отверстием 14мм, квадратная 40х41.5х2.5
7.	HILST Шпилька резьбовая оцинкованная M10х1000 DIN975
8.	HILST Монтажная гайка шестигранная М10
9.	HILST Болт с шестигранной головкой М10х30мм
10.	HILST Шайба усиленная оцинкованная М10
11.	HILST Канальная гайка М10
12.	HILST хомут (размер по запросу)

Преимущества

Технические характеристики

Применение

при монтаже трубопроводов или воздуховодов на разных типах плоских кровель

Цена

от 16 649 руб.

рациональное использование пространства

Наша поддержка

Проектирование кровельных систем

Подготовим проект кровельной системы под ваш объект. Инженеры компании специализируется на проектировании опорных конструкций под инженерное оборудование: систем вентиляции, отопления, кондиционирования, дымоудаления, электрики и других коммуникаций.

Рассчитаем, визуализируем, подготовим проектную документацию Проектный отдел произведет расчёты ветровых, снеговых нагрузок, воздействия вибрации от оборудования на конструкцию и кровлю с применением специализированных программ расчёта.
Инженерная поддержка

Бесплатный расчет
и подбор крепежных элементов на ваш проект

Информация для расчета:

Заполните лист технического задания.
Дополнительно предоставьте план размещения оборудования или проект, включая раздел с ОВЗ

Скачать техническое задание

Мы произведем расчет в кратчайшие сроки
Расчет от 1 до 5 рабочих дней

Вы получаете:

Готовый проект размещения опорных конструкций в форматах *.dwg, *.dxf
Чертежи
Спецификацию и коммерческое предложение

Заказать расчет

Загрузить техническое задание и план размещения оборудования

рациональное использование пространства

Шефмонтаж

Компания HILST оказывает услуги шеф-монтажа опорных конструкций HILST PLATFORM. Специалисты HILST делятся опытом, обучают работать с продуктом, а также оптимизируют рабочий процесс на объекте, в свою очередь, это помогает ускорить и облегчить работу монтажной бригады, а также снижает риски ошибок при монтаже. Несмотря на лёгкость сборки нашей продукции, мы ответственно подходим к реализации наших объектов и всегда готовы осуществить выезд к нашим партнёрам.

Экспертиза документации Подготовка и проверка проектной документации, анализ эксплуатационной и технической документации объекта

Оценка состояния объекта Анализ и оценка объекта, определение сложных участков, разработка рекомендаций по монтажу системы кровельных опор

Авторский надзор Эффективный контроль за ходом монтажных работ, обучение бригад работе с материалами, поиск и устранение ошибок

Контроль поставок Контроль за поставками материала, разбивка поставки на удобные для монтажа партии. Помощь в приёмке товаров
